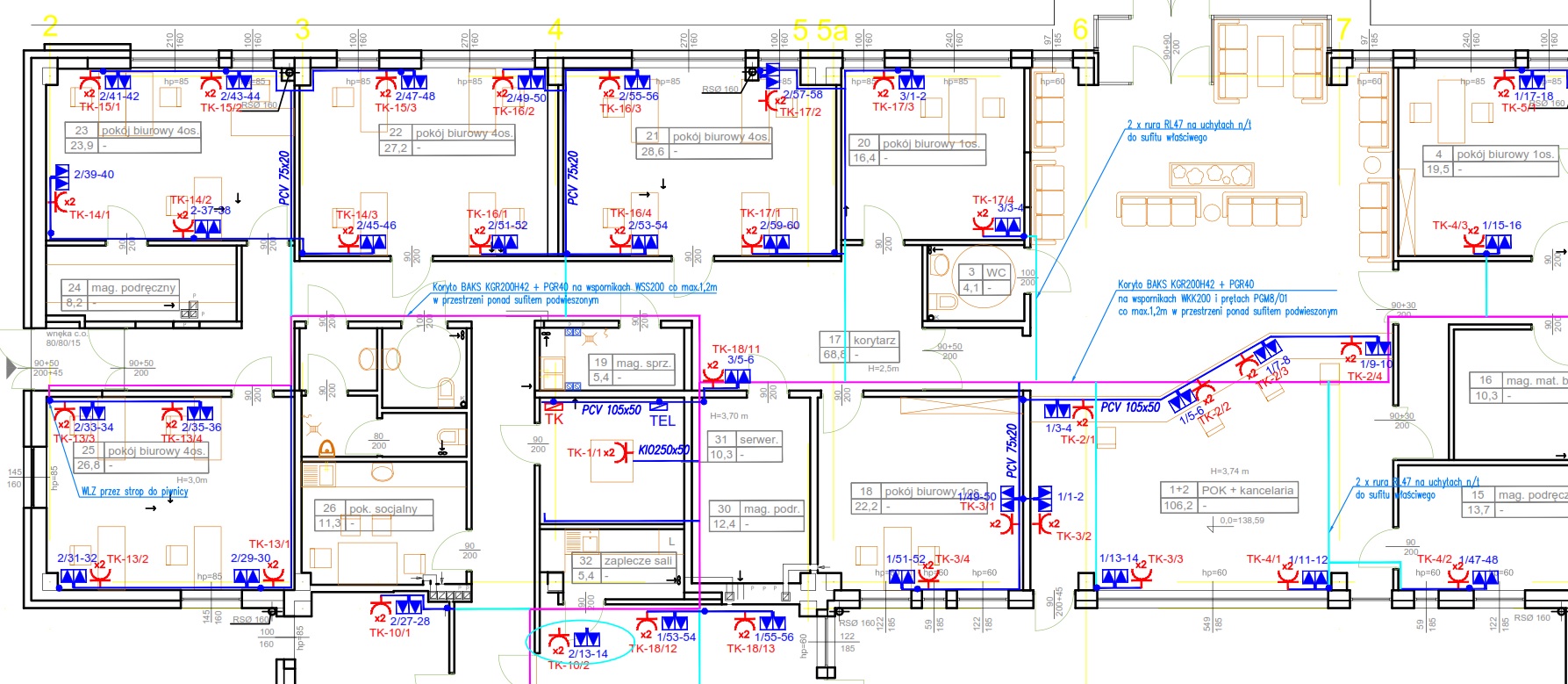

W ramach usługi audytu infrastruktury IT przeprowadzamy badanie wybranych połączenia sieci teleinformatycznej.
W ramach tej usługi wykonujemy pełne pomiary parametrów dynamicznych okablowania miedzianego z użyciem testera Fluke 1800 oraz pomiary parametrów transmisyjnych okablowania światłowodowego metodą reflektometryczną z użyciem analizatora FTB-1.
W szczególności dla okablowania miedzianego są sprawdzane:
1. Parametry propagacyjne
– opóźnienie propagacji [ns]
– różnicę opóźnienia [ns]
– tłumienie [dB]
– impedancja charakterystyczna [ohm] – parametr związany z geometrią kabla (grubość drutów, odległości pomiędzy nimi), będący miarą niejednorodności i zniekształceń toru,
– RL – straty odbiciowe [dB] – parametr obrazujący niedopasowanie impedancyjne i niejednorodności toru
2. Parametry związane z kompatybilnością elektromagnetyczną
– NEXT – Near-End Crosstalk [dB] – przesłuch zbliżny,
– FEXT – Far-End Crosstalk [dB] – przesłuch zdalny,
– ACR-N – Attenuation to Crosstalk Ratio Near-End [dB] – współczynnik tłumienia do przesłuchu zbliżnego, opisujący wartość przesłuchów typu NEXT pochodzących od wielu sąsiednich torów
– PS ACR-N – Power Sum of Attenuation to Crosstalk Ratio Near-End [dB]
– ACR-F – Attenuation to Crosstalk Ratio Far-End [dB] – współczynnik tłumienia do przesłuchu zdalnego, zbyt wysoki poziom ACR-F wskazuje na nadmierny poziom tłumienności lub wyższy od oczekiwanego poziom FEXT lub oba jednocześnie.
– PS ACR-F – Power Sum of Attenuation to Crosstalk Ratio Far-End Crosstalk [dB],
Pomiary wykonujemy testerem okablowania logicznego Fluke Networks DTX1800 wraz z adapterami Permament Link.
Standardy wykonanych pomiarów:
– kat. TIA 3, 5e, 6 i 6A wg ANSI/TIA-568-C.2
– kat. TIA 5 (1000BASE-T) wg TIA TSB-95
– kat. TIA Category 6 per TIA/EIA-568B.2-1
– TIA TSB-155
– ISO TR 24750
– klasa ISO/IEC 11801 C, D, E, Ea i F
– klasa EN 50173 C, D, E, EA i F
– ANSI TP-PMD
– IEEE 802.3 10BASE-T, 100BASE-TX, 1000BASE-T
Każdy pomiar zostaje opracowany w postaci raportu graficznego.
W przypadku okablowanie światłowodowego sprawdzone będą:
1. Jakość połączeń mechanicznych
– w szczególności stanu elementów toru światłowodowego takich jak złącza końcowe, patchcordy, przełącznice, sprzęgacze przelotowe,
2. Parametrów propagacyjnych
– tłumienności sygnału optycznego (ATTN [dB])
– reflektancji (poziomu odbicia wstecznego) wybranych złączy
– anomalii jednorodności rdzenia włókna lub ich wewnętrznych defektów,
– makro i mikro zagięć włókien.
Pomiary wykonujemy przenośną, modułową platformą pomiarową FTB-1, umożliwiającą wielopoziomowe testowanie sieci optycznych.
Standardy wykonanych pomiarów:
– ISO/IEC 11801 Information technology – Generic cabling for customer premises
– IEC 61280-4-1 Test procedures for fiber-optic cable plant and link – Multimode fiber-optic cable plant
– ISO/IEC/TR 14763-3 Technical Report Type 3 Information technology – Implementation and operation of customer premises cabling
– TIA/EIA-568-B.3 Optical Fiber Cabling Components Standard
– TIA/EIA-526-14A Optical power loss measurements of installed multimode fiber cable plant
– TIA/EIA TSB140 Additional Guidelines for Filed-Testing Length, Loss and Polarity of Optical Fiber Cabling Systems
– EN 50173 Information technology – Generic cabling systems
– EN 50346 Information technology – Testing of installed cabling
Każdy pomiar zostanie opracowany w postaci raportu graficznego.
